滨州三相干式变压器

　三相干式变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。三相干式变压器是目前配电设备主要选型产品，节能效果显著。

　　我国三相干式变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10%，代号“7”则在数字上加“1”。从S7型发展到S9型，负载损耗降低较多，平均为25%，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。以400kVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38%。

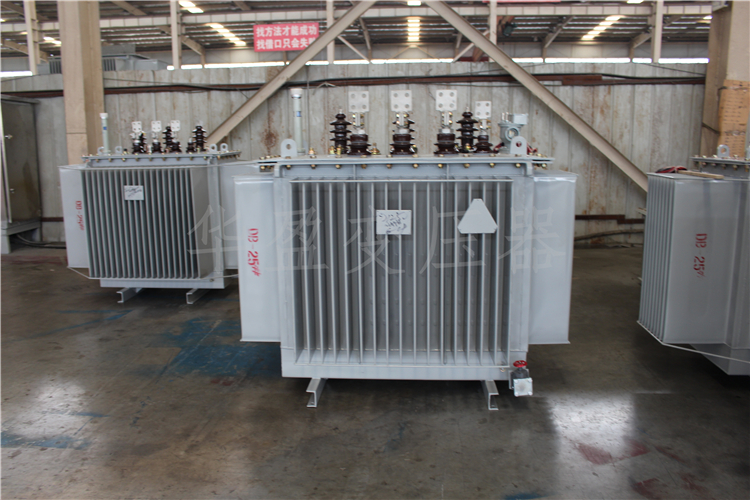

　　目前，三相干式变压器一般选用S11型叠铁芯电力变压器。采用全充油密封型、无储油柜、波纹片式箱体结构，三相干式变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。

　　我公司生产的三相干式变压器全部使用上海宝钢生产的30P系高导磁取向硅钢，采用了箔绕线圈和新的绝缘材料和工艺，产品耐高温、抗冲击、全密封结构设计保证了变压器油质量的稳定，延长了维护周期，同时，由波纹片式散热器组成的整体油箱采用磷化和多层防锈喷涂工艺生产，具有良好的耐候性能。

　　三相干式变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹邮箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

　　使用条件

　　1.海拔不超过1500m

　　2.使用环境温度+40℃----20℃

　　3.年平均湿度不超过90%

　　4.室内室外皆可

　　产品特点

　　使用寿命长，免维护运行。全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。设计结构紧凑，运行噪声低。由于采用了新材料和新工艺，降低噪声，无储油柜，高度比同类产品低。在正常寿命期内不需换油，提高了在网运行的安全性和可靠性。波纹油箱体积小、外形美观。S11型电力变压器油箱采用波纹片式散热，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。免吊芯与油品检测。变压器封装时，采用真空过滤注油工艺，完全去除了变压器油品中的潮气。密封后变压器内部不与空气接触，有效的防止氧气和水分进入变压器而导致的绝缘性能下降。

　　特性参数

　　GB1094.1.2.3-2007《电力变压器》

　　GB/T6451-2009 《三相油浸式电力变压器技术参数和要求》。

　　GB/T10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》

　　JB/T3837-1998 《变压器类产品型号编制方法》

　　15.绝缘水平：

　　(1)10kV级产品工频耐压35kV，雷电冲击电压75kV

　　(2)20kV级产品工频耐压50kV，雷电冲击电压125kV

　　(3)35kV级产品工频耐压70kV，雷电冲击电压170kV

　　10kV级S11-M型全密封油浸式电力变压器主要技术参数

主要技术参数：

额定容量 (kVA)	联结标号	电压组合			空载电流％	损耗（kW）		阻抗电压％
额定容量 (kVA)	联结标号	高压kV	分接范围	低压kV	空载电流％	空载损耗	负载损耗 (75℃)	阻抗电压％
30	Yyno 或 Dyn11	6 6.3 10 10.5 11	±5% 或 ±2×2.5%	0.4	2.1	0.10	0.60	4.0
50					2.0	0.13	0.87
63					1.9	0.15	1.04
80					1.8	0.18	1.25
100					1.6	0.20	1.50
125					1.5	0.24	1.80
160					1.4	0.28	2.20
200					1.3	0.34	2.60
250					1.2	0.40	3.05
315					1.0	0.48	3.65
400					1.0	0.57	4.30
500					1.0	0.68	5.15
630					0.9	0.81	6.20	4.5
800					0.8	0.98	7.50
1000					0.7	1.15	10.3
1250					0.6	1.36	12.0
1600					0.6	1.64	14.5
2000					0.4	2.10	17.8
2500					0.32	2.50	20.7
